SF浮選機
主要特點
1.吸氣量大，能耗小。
2.有自空氣，自吸礦漿的能力，水平配置，不需要泡沫泵。
3.葉輪圓周速度低，磨損件使用周期廠，葉輪與蓋板之間的間隙較大，并且隨葉輪，蓋板間隙的增大對吸氣量影響較小。
4.槽內礦漿按固定的流動方式進行上、下雙循環，有利于粗粒礦物的懸浮。
一、產品概述
該機為自吸氣，吸漿型機械攪拌式浮選機，適用于有色金屬，黑色金屬和非金屬礦物的選別，特別適用于黃金礦山，有利于選礦的提高。
二、工作原理
（一）SF型浮選機其結構特點是采用后傾式雙葉輪，它由主葉片組成，主葉片的作用一是吸入足夠的空氣，二是吸入礦漿。輔葉片的作用主要是抽吸其下部礦漿向四周拋出，這部分礦漿比葉片拋出的氣液混合物比重大，因此，離心力亦大，對氣液混合物具有較大的加速作用，加大了葉輪腔的真空度，提高了浮選機的吸氣量。輔葉片的另一作用是使下部礦漿產生循環，增加了葉輪到槽低的距離而不產生粗礦沉淀。
（二）當葉輪旋轉時，在葉輪腔內形成負壓區，空氣經吸氣管和中心筒被吸進葉輪腔，同時礦漿經中心筒及蓋板上的循環也吸進葉輪腔，在此完成了氣液混合，混合后的礦漿即以較大的切向和徑向動量失離葉輪葉片，通過蓋板較均勻地散到槽中，大量的礦化氣泡和一部分礦漿升到浮選槽上部，刮板將泡沫刮出，剩余的礦漿返回下部再循環。

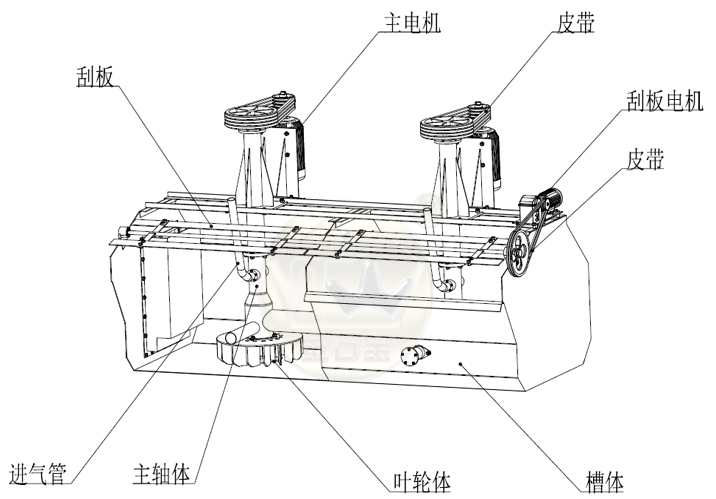

三、設備基本結構
四、技術參數
|
型號 |
有效容量( m3) |
尺寸(L*W*H) (mm) |
葉輪直徑 |
葉輪轉速(r/分) |
處理量 (m3/分) |
功率 (kw) |
吸氣量(m3/分) |
單槽重量 |
|
SF-0.15 |
0.15 |
500*500*600 |
200 |
536 |
0.06-0.18 |
1.5/0.55 |
0.8-1 |
269 |
|
SF-0.37 |
0.37 |
700*700*750 |
296 |
386 |
0.2-0.4 |
1.5/0.05 |
0.8-1 |
468 |
|
SF-0.7 |
0.7 |
820*900*950 |
350 |
400 |
0.3-0.9 |
3/1.1 |
0.8-1 |
805 |
|
SF-1.2 |
1.2 |
1100*1100*1100 |
450 |
312 |
0.6-1.2 |
5.5/1.1 |
1-1.2 |
1373 |
|
SF-2.8 |
2.8 |
1700*1600*1150 |
550 |
268 |
1.5-3.5 |
11/1.5 |
1-1.2 |
2138 |
|
SF-4 |
4 |
1850*2050*1200 |
650 |
220 |
2-4 |
15/1.5 |
1-1.2 |
2582 |
|
SF-8 |
8 |
2200*2900*1400 |
760 |
191 |
4-8 |
30/1.5 |
0.9-1 |
4129 |
|
SF-10 |
10 |
2200*2900*1700 |
760 |
191 |
5-10 |
30/1.5 |
0.9-1 |
4486 |
|
SF-16 |
16 |
2850*3800*1700 |
760 |
191 |
5-16 |
30*2/1.5 |
0.9-1 |
8320 |
|
SF-20 |
20 |
2850*3800*2000 |
760 |
191 |
5-20 |
30*2/1.5 |
0.9-1 |
9828 |
