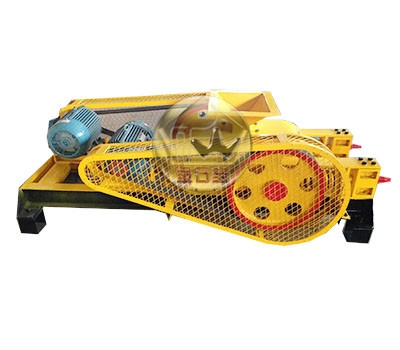

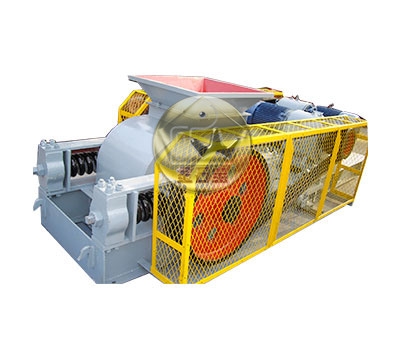

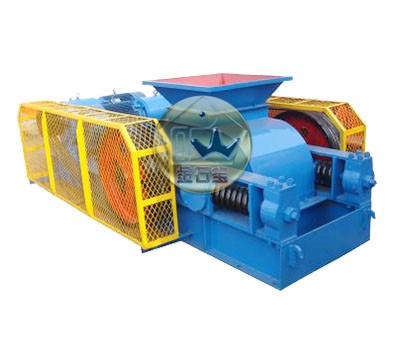

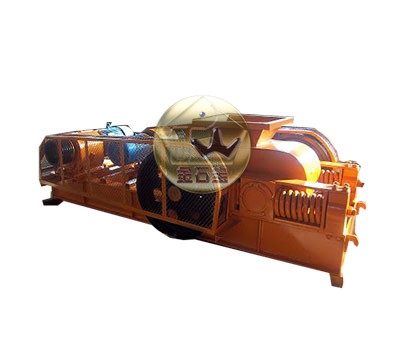

對輥破碎機
產品特點
1.結構緊湊，性能穩定，
2.安裝簡易，使用維護方便，
3.破碎產品粒度均勻，過粉過碎小，產品粒度細（可以破碎至3mm以下）。
一、概述
對輥式破碎機簡稱對輥破或?qū)伷扑闄C，是比較老式的破碎設備，制造工藝更加成熟化。該設備結構簡單，過粉碎現象少，輥面上的齒形、尺寸、排列可隨物料性質而改變，可對中硬和軟礦石進行中、細破碎，如硫酸廠中通常用對輥式破碎機對硫鐵礦石進行一次破碎，使直徑達到20~30mm，再進入雙輥式破碎機進行二次破碎，使礦石直徑達到5mm以下，達到沸騰爐的要求。
對輥破碎機可供選礦、化工、水泥、耐火材料、磨料、建筑材料等工業部門中細碎各種高、中等硬度的礦石和巖石之用，尤其在建筑材料工業中生產瓜米石和綠豆砂等產品，有較一般破碎機械更好的效果。

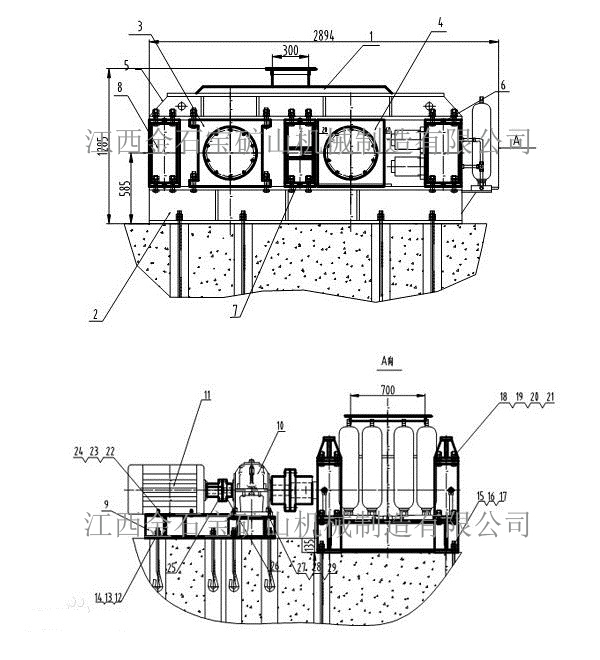

二、結構
對輥式破碎機主要由輥輪、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
1、出料調節裝置：兩輥輪之間裝有楔形或墊片調節裝置。
a、楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。
b、墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
2、驅動機構：是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
3、傳動部分：為了安全根據實際情況自行安裝安全罩。

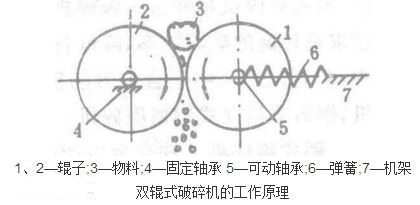

三、工作原理
將破碎物料經給料口落入兩輥子之間，進行擠壓破碎，成品物料自然落下。遇有過硬或不可破碎物時，其輥子可憑液壓缸或彈簧的作用自動退讓，使輥子間隙增大，過硬或不可破碎物落下，從而保護機器不受損壞。相向轉動的兩輥子有一定的間隙，改變間隙，即可控制產品排料粒度。
四、技術參數
|
規格型號 |
給礦粒度MM |
出料粒度MM |
產量T/H |
電機功率KW |
機重KG |
|
2PG-400*250 |
≤25 |
2-8 |
5-10 |
11 |
1100 |
|
2PG-610*400 |
≤40 |
1-20 |
13-40 |
30 |
3500 |
|
2PG-750*500 |
≤40 |
2-20 |
20-55 |
37 |
12250 |
|
2PG-900*500 |
≤40 |
3-40 |
60-125 |
44 |
14000 |
